河南萃取设备厂家和您聊聊立式萃取罐

时间:2021-11-03 11:13:38 点击:175 次 来源:河南亚临界机械装备有限公司
  亚临界萃取工艺中的主要设备有压力容器、压缩机、真空泵、输送机等。萃取罐可以分成卧式萃取罐和立式萃取罐。在以前的文章中我们介绍过卧式萃取罐的相关内容,接下来我们河南萃取设备厂家来了解一下立式萃取罐:

河南萃取设备厂家和您聊聊立式萃取罐

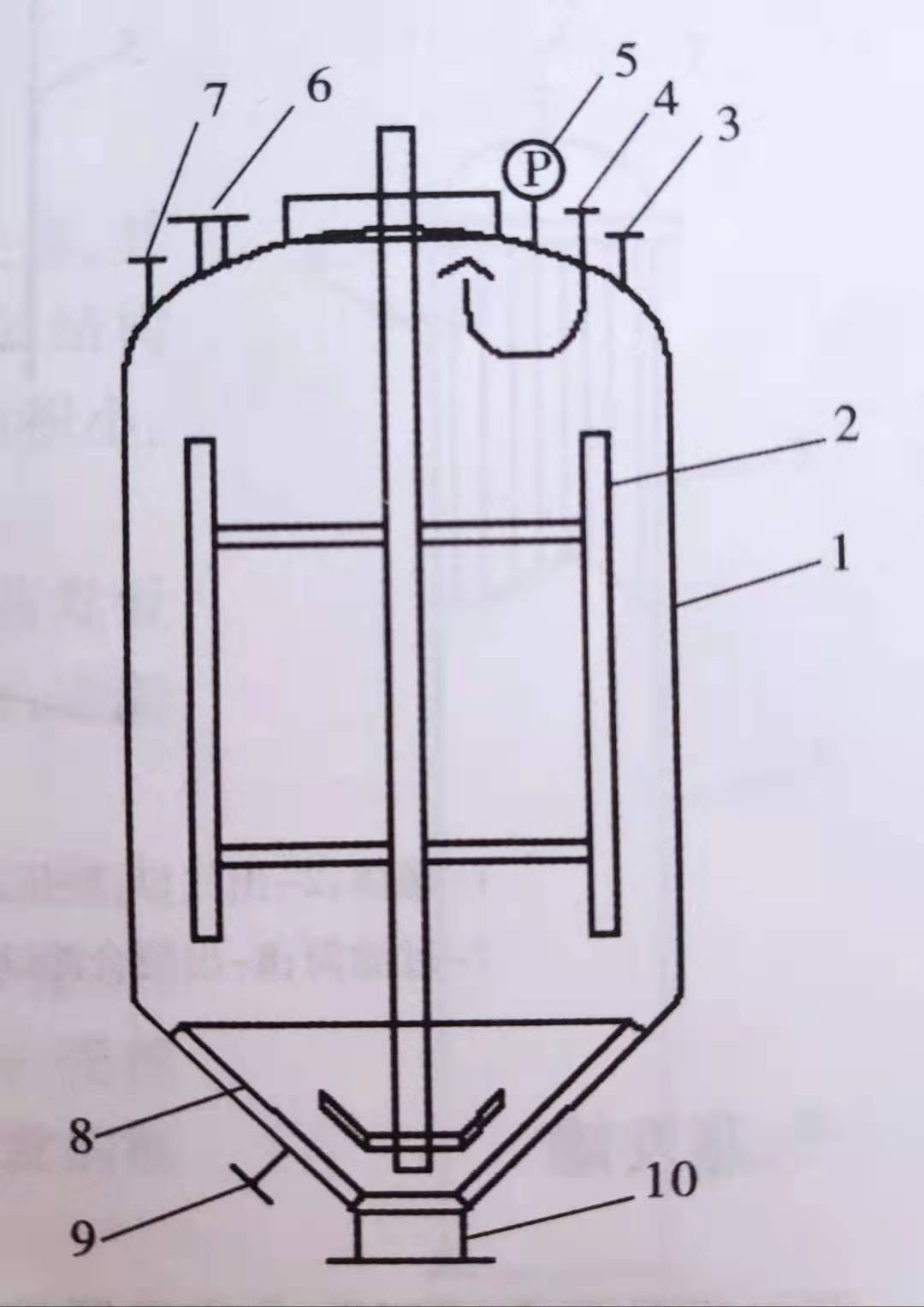

  图5-2是立式萃取罐的结构图。罐上设有进料口6、出料口10、进液口4、出混合油口9、出气口7,并且还设有人孔、手孔、视镜、视镜冲洗口、温度计、压力表5等。立式萃取罐的上封头采用标准椭圆封头,下封头采用45°标准锥体封头以利于粕的排空。锥体内衬有栅板式过滤板8,混合油经栅板过滤后从出混合油口9排出萃取罐。
  进液口4用于向罐中进混合油和溶剂。液体进入后引到罐的中间,并向上喷到挡板上,使液体均匀喷洒在料坯上,这样在混合油全部浸泡料坯之前能得到均匀地喷淋萃取。进料口设在罐顶中央,可以使进料在罐内分散更均匀。出气口7设在罐顶部,粕脱溶时的溶剂气体和抽真空时的气体从此口排出。
  罐中设置的搅拌器2主要是辅助排料,因物料所含的水分、蛋白糖等成分会促使物料有板结的倾向,所以在排料过程的后期活当地搅拌,能够把挂壁的料完全打扫排出。
