浅析这几种萃取设备的结构原理

时间:2020-11-05 14:05:41 点击:57 次 来源:河南亚临界机械装备有限公司
  萃取设备又被称为萃取器,一种用于萃取操作的传质设备,能够使萃取剂与料液很好接触,完成料液所含组分的完善分离,有分级接触和微分接触两类。在萃取设备中,通常情况下是一相呈液滴状态分散于另一相中,较少用液膜状态分散的。

离心萃取机

  离心萃取机

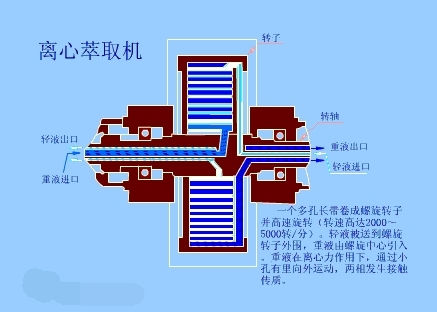

  萃取专用的离心机,因为能够运用离心力加速液滴的沉降分层,因此允许加重搅拌使液滴细碎,进而强化萃取操作。离心萃取机有分级接触和微分接触两类。前者在离心分离机内加上搅拌装置,形成单级或多级的离心萃取机,有路维斯塔式和圆筒式离心萃取机。后者的转鼓内装有多层同心圆筒,筒壁开孔,使液体兼有膜状与滴状分散,如波德比尔涅克式离心萃取机。离心萃取机非常适用两相密度差很小或易乳化的物系,因为物料在机内的停留时间很短,因此也适用化学和物理性质不稳定的物质的萃取。
  脉冲筛板萃取塔

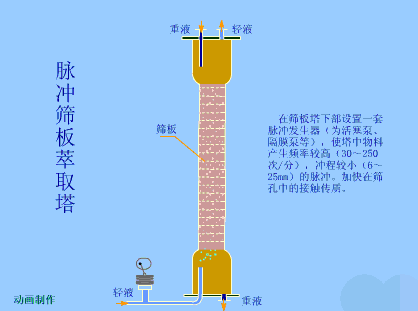

  在工作段中装置成组筛板(无溢流管的)或填料。由脉动装置形成的脉动液流,根据管道引入塔底,使全塔液体作往复脉动。脉动液流在筛板或填料间作高速相对运动形成涡流,促使液滴细碎和均布。脉动塔能实现更高的分离效能,但处理量较小,经常使用于核燃料及稀有元素工厂。

脉冲筛板萃取塔

  往复筛板萃取塔
  将筛板连成串,由装于塔顶上端的机械装置带动,在垂直方向作往复运动,借此搅动液流,起着类似于脉动塔中的搅拌功能。
  转盘筛板萃取

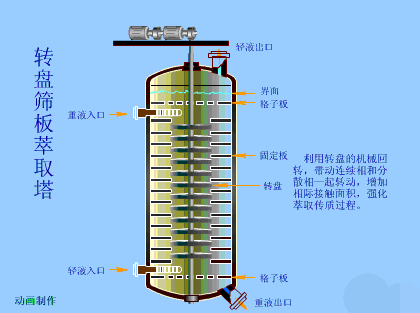

  在工作段中,等距离安装一组环板,把工作段分隔成一系列小室,每室中心有一旋转的圆盘作为搅拌器。那些圆盘安装在处于塔中心的主轴上,由塔外的机械装置带动旋转。转盘塔结构设计简洁明了,加工处理能力大,有非常高的分离效能,广泛运用于石油炼制工业和石油化工中。

转盘筛板萃取

  混合·沉降萃取器
  混合澄清器由混合室和澄清室两部分组成,属于分级接触传质设备。混合室中装有搅拌器,用于促进液滴破碎和均匀混合。有些搅拌器能从其下方抽汲重相,借此保证重相在级间流转。澄清室是水平截面积较大的空室,有时候装有导板和丝网,用于加速液滴的凝聚分层。根据分离要求,混合澄清器能够单级使用,还可以组成级联。
  萃取塔适用于萃取的塔设备,有填充塔、筛板塔、转盘塔、脉动塔和振动板塔等。塔体都是直立圆筒。轻相自塔底进入,由塔顶溢出;重相自塔顶加入,由塔底导出;两者之间在塔内作逆向流动。除筛板塔外,各类萃取塔大都属于微分接触传质设备。塔的中部是工作段,两端是分离段,分别适用于分散相液滴的凝聚分层,以及连续相夹带的微细液滴的沉降分离。在萃取用的填充塔和筛板塔中,液体依靠自身的能量进行分散和混合,因而设备效能较低,只适用于容易萃取或要求不高的场合。
