亚临界萃取工艺中对压缩机有哪些特殊要求

时间:2021-08-02 10:09:08 点击:110 次 来源:河南亚临界机械装备有限公司
  亚临界生物萃取生产过程中,压缩机主要用于丙烷、丁烷、二甲醚气体的压缩,其工艺特点如下:

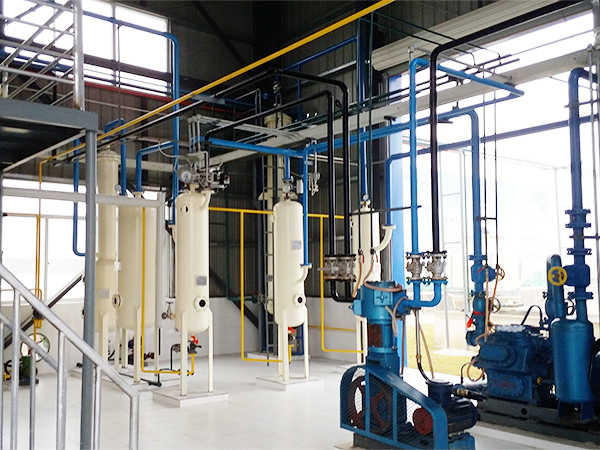

亚临界萃取工艺

  1.排气压力较低
  丙烷在40℃时饱和蒸气压为1.27MPa,丁烷为0.3MPa,采用一.级压缩即可达到工艺要求。
  2.排气量小
  对于日处理100t油料(大豆)的萃取车间,以料溶比1:1计,每天溶剂周转量为100t,在40℃时汽化后总体积流量仅为15 m3/min(以丁烷计)。
  3.工作条件不稳定
  尤其是萃取湿粕脱溶压缩机,在脱溶开始时,压缩机的吸气压力较高(一般是溶剂的饱和蒸气压)。脱溶过程中,粕中溶剂不断蒸发,粕温不断下降,萃取罐压力将不断下降,直至降到0 MPa(表压)。而紧接着真空泵脱除残溶时其排气压力会处于负压状态,压缩机的吸气压力更低。然后,在下一萃取罐脱溶时,压缩机的吸气压力又迅速上升到溶剂的饱和蒸气压。如此周而复始,压缩机的工作条件非常不稳定。
  4.对润滑系统的特殊要求
  丙烷、丁烷、二甲醚溶剂对一般的润滑油都有稀释作用,加之润滑油会不断地带入溶剂中,影响产品质量,因此,对压缩机的润滑系统提出特殊的要求。

亚临界萃取工艺

  压缩机的代用
  从以上工艺特点可见,亚临界萃取工艺中对压缩机有许多特殊要求,目前尚无专用压缩机,还需要用近似产品代用,代用的基本原则:①代用压缩机比萃取工艺要求的排气量大;②代用机比萃取工艺要求的排气压力高;③代用机介质的绝热指数k比萃取溶剂气体大。但是,产品代用必然导致功率损失,一般需要进行变工况复算其损失值和操作参数变化,再权衡其可取性。
  根据以上代用原则,萃取工艺中压缩机用制冷系统氨压缩机或氟利昂压缩机代用较为合适。氨压缩机的较高排气压力一般为1.5 MPa,排气量有多种规格可选择。
  氨压缩机和氟利昂压缩机一般为立式和角式结构,气缸为单级单作用式,结构简单,造价低,维修方便,目前普遍应用于中下型制冷系统。其主要产品有70系列、100系列、125系列、170系列,性能如下:较高排气压力不大于1.5 MPa;较高排气温度不大于150℃;压力差不大于1.4 MPa;压力比不大于8。
  氨压缩机在制冷系统中的工作条件:蒸发温度为-30℃~+5℃;冷凝温度≤40℃。查氨的热力性质表可知,在上述工作条件下:压缩机的吸气压力为0.021 5~0.444 3 MPa;压缩机的排气压力为1.4568 MPa。即氨压缩机的较高工作条件为;吸气压力0.444 3 MPa,同时排气压力1.456 8 MPa,高于此条件即超出了压缩机的工作能力。表6-4是三个系列压缩机产品的主要技术数据。
