亚临界萃取设备厂家浅谈压缩机的结构及机体部件

时间:2021-08-20 09:26:15 点击:79 次 来源:河南亚临界机械装备有限公司
  目前,亚临界萃取工艺中的压缩机主要使用氨压缩机和氟利昂压缩机。接下来亚临界萃取设备厂家带您了解一下压缩机的结构及机体部件。

亚临界萃取设备厂家浅谈压缩机的结构及机体部件

  压缩机的总体结构

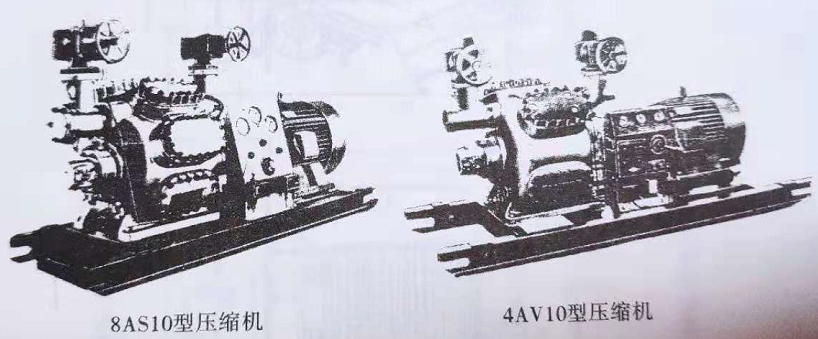

  100、125、170系列活塞式单级压缩机是我国部颁标准产品,型式为高转速、单作用、逆流式,具有结构紧凑、体积小,运转平稳、可以自行卸载启动和排气量分级可调等优点,各系列压缩机又分别有2,4,6,8缸四个产品规格。
  压缩机曲轴3的旋转运动带动活塞8上下往复运动,当活塞向下运动时,气缸内的容积增大,气体从气阀上的进气阀进入气缸,活塞向下运动到止点后,即开始向上作压缩运动,进气阀关闭,排气阀排开,气体被压缩至排气管道。
  曲轴、轴承等运动部件的润滑采用压力润滑方式,润滑油经粗滤器18、油泵17,细滤器16打入曲轴内,经曲轴内的孔道输送至各运动部件的润滑点。在机体下部的油箱内还设有油冷却器。
  传动轴的密封4采用机械密封,密封效果良好。
  压缩机的进气口外设有吸气滤筒14,防止杂质进入机体内。
  在机体的吸、排气腔之间,设有安全阀以防止排气压力过高,当吸气和排气压力差超过安全阀的起跳值时(一般为1.7 MPa),安全阀阀瓣被高压气体顶开,气体由排气腔进人吸气腔。

亚临界萃取设备厂家浅谈压缩机的结构及机体部件

  机体部件
  机体部件由机体、气缸盖、侧盖、前后轴承座、主轴承、吸、排气集管等组成。机体是支承气缸套、曲柄连杆机构和其他零部件的主体,其形状复杂,工作时承受4号溶剂的蒸汽压力、不平衡质量惯性力和电机输入的力距,故要求有足够的强度、刚度和良好的气密性。机体材料为HT20-40灰铸铁,并经人工时效处理。
  压缩机依气缸排列形式不同而区分为“S”型、“W”型、“V”型、“L”型四种。
  机体内有隔板将机体分为上下两部分。上部安装气缸套的部分称为气缸体,下部安装曲轴的部分称为曲轴箱。隔板两边较低处各钻了两个螺孔,孔内安装平衡螺塞,起回油和减少油耗作用。曲轴箱两侧铸有装配窗孔,用两块侧盖密封,后侧盖上可安装润滑油冷却器,机体前后各设有吸排气管孔、卸载装置孔、视油镜孔、油三通阀孔、安全阀螺纹孔和前后轴承座孔。
  机体部件的吸排气管上设有温度计插座螺纹孔。主轴承为滑动轴承,工作面上浇铸Ch SnSb11-6巴氐合金,装入前后轴承座中。
