油脂萃取设备压缩机的总体结构

时间：2022-02-12 09:09:06 点击：503 次来源：河南亚临界机械装备有限公司

100、125,170系列活塞式单级压缩机是我国部颁标准产品,型式为高转速、单作用,逆流式,具有结构紧凑、体积小、运转平稳、可以自行卸载启动和排气量分级可调等优点,各系列压缩机又分别有2,4.6,8缸四个产品规格。

油脂萃取设备压缩机的总体结构

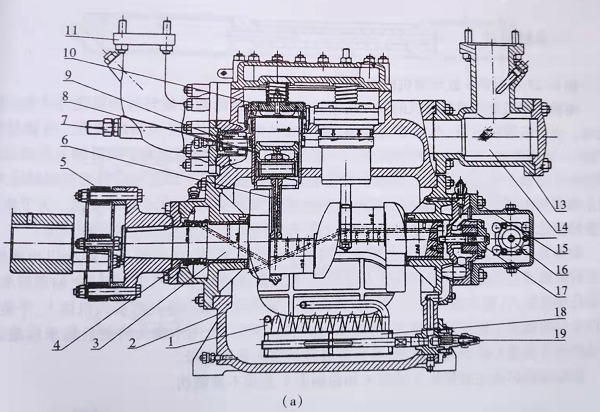

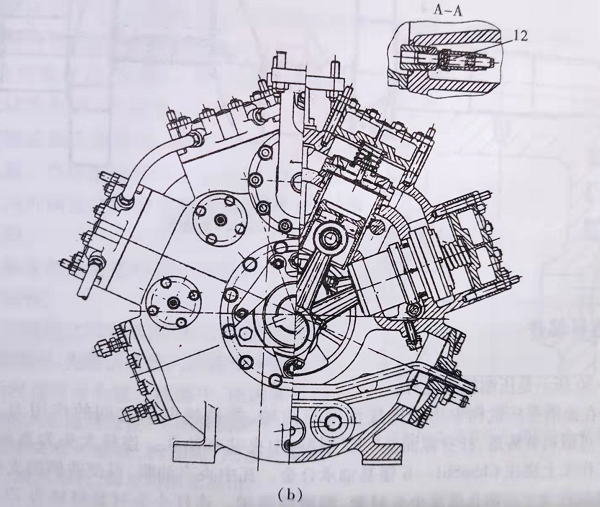

　　由图6-28可见,压缩机曲轴3的旋转运动带动活塞8上下往复运动,当活塞向下运动时,气缸内的容积增.大,气体从气阀上的进气阀进入气缸,活塞向下运动到止点后,即开始向上作压缩运动,进气阀关闭,排气阀排开,气体被压缩至排气管道。
　　曲轴、轴承等运动部件的润滑采用压力润滑方式,润滑油经粗滤器18、油泵17、细滤器16打入曲轴内,经曲轴内的孔道输送至各运动部件的润滑点。在机体下部的油箱内还设有油冷却器。

油脂萃取设备压缩机的总体结构

　　传动轴的密封4采用机械密封,密封效果良好。
　　油脂萃取设备压缩机的进气口外设有吸气滤筒14,防止杂质进入机体内。
　　在机体的吸、排气腔之间,设有安.全阀以防止排气压力过高,当吸气和排气压力差超过安.全阀的起跳值时(一般为1.7 MPa),安.全阀阀瓣被高压气体顶开,气体由排气腔进入吸气腔。
