萃取罐控制系统

时间:2022-11-08 14:59:06 点击:366 次 来源:河南亚临界机械装备有限公司
       本章一节和二节叙述了罐组式的亚临界萃取工艺,萃取罐组一般由1-6台罐组成,每台萃取罐上都接有至少8个阀门,有的阀门是联通大气的,如进料阀;有的阀门是联通

溶剂等压力管道的,如溶剂阀、萃取液阀等。为了避免开关阀门时人为的误操作造成的重大安全事故,罐组工艺中的阀门电气系统采用创新的控制方法,压力仪表、可编程控制的器与气动阁门采用互锁的方法确保安全。河南省亚临界生物技术有限公司发明的(萃取罐阀门自动控制系统及设置有该系统的萃取罐)ZL201620969690.0 6公开了这种罐组控制系统。

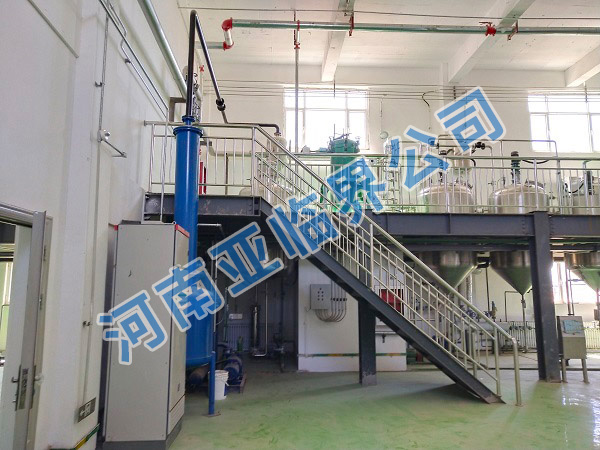

萃取罐

       萃取罐罐体-般设置有8 个自动阀门,图4-7中,J1示意为进料阀的控制继电器及触点J2为出料阀的控制继电器及触点,以此类推,J3为抽真空阀,J4为进溶剂阀,J5为出萃取液阀,J6为出溶剂气阀,J7为压力平衡阀,J8为加热热媒进口阀,P为电接点压力表,AN是开和关阀门的控制按钮。
       图4-7的工作原理对于一般的电工是很容易理解的,这里只做- 下简单介绍:当萃取罐的压力为0 MPa时,电接点压力表P才能接通J1、JI2 、J3的电路,而如果萃取罐的压力大于

0 MPa,这3个继电器对应的进料阀、出料阀和抽真空阀是无法打开的,这就防止了萃取罐带压时误开这3个阀门造成的溶剂排放事故。不仅仅是罐压力,J4、J5、J6、J7的打开状态也能断开这3个阀门的控制电路,这就确保了压力管道与罐联通时,进料等3个常压通道不能打开。

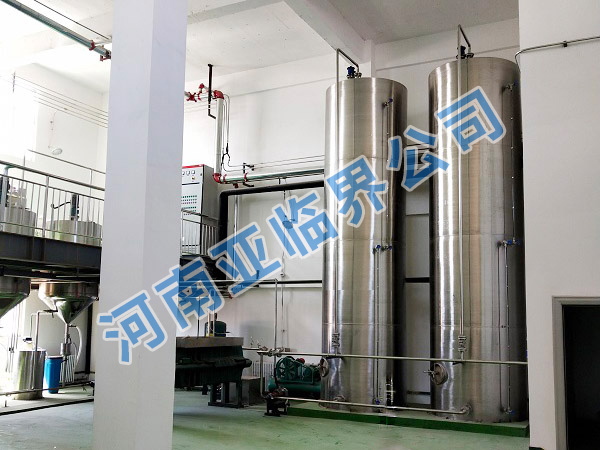

萃取罐

        J1-13打开时,14 -J7的电路被断开,确保在进料、出粕和抽真空时,不能进行进剂、出混合油等操作,即使人工进行误操作,控制系统也无法执行,避免罐在敢口进料
期间溶剂大规模的排放等事故发生。
