亚临界萃取实验室设备的组成

时间：2023-10-13 09:17:21 点击：137 次来源：河南亚临界机械装备有限公司

　　亚临界萃取实验室设备由萃取部分、分离部分溶剂回收部分、超声辅助部分或微波辅助部分、溶剂计量部分、溶剂循环部分、热水循环部分、溶剂除味部分、PLC控制部分、溶剂排放自动处置部分等单元组成。

天然产物有效成分的亚临界流体萃取装置与方法

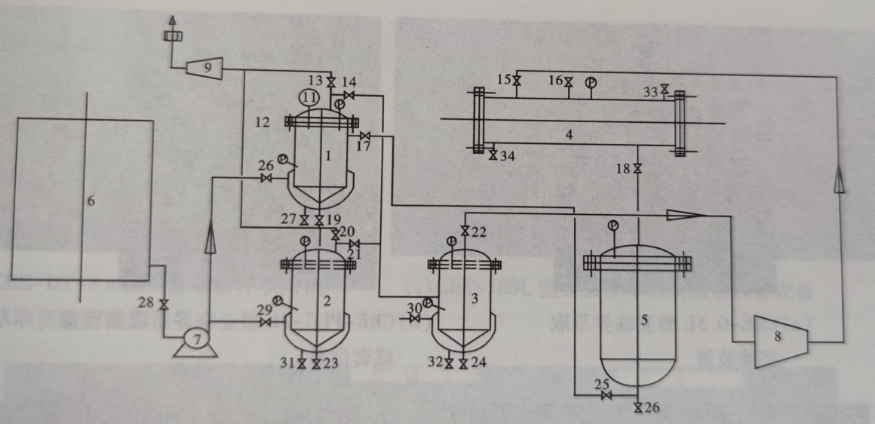

　　上图是发明专Li《天然产物有效成分的亚临界流体萃取装置与方法》的结构示意图整套设备包含萃取罐、溶剂计量罐、夹带剂添加罐、分离罐、缓冲罐、冷凝器、溶剂罐、除味罐超声发生装置或微波发生装置、搅拌模块、萃取液自循环系统、真空泵、阻火器、压缩机、热水泵、热水箱操作柱PLC控制系统和可移动设备支架等。

亚临界萃取实验室设备

　　萃取罐一端通过调节阀和管道与溶剂罐相连接;真空泵一端通过管道和调节阀分别与萃取罐、分离罐、缓冲罐连接,另一端通过管道与阻火器连接:压缩机的一端通过管道和调节阀与缓冲罐连接,缓冲罐再通过管道和调节阀与萃取罐、分离罐相连接萃取罐顶部设有超声发生装置,超声发生器置于萃取罐的外面。萃取设备的控制系统部分包括萃取温度控制、萃取时间控制、萃取次数控制、料溶比控制、脱溶温度调节控制、脱溶压力反馈控制、装置的电器控制、人机界面调控和数据采集以及超温超压和溶剂泄漏报警自动排风装置。
